一﹑用途和功能与适用范围：
1﹑用途

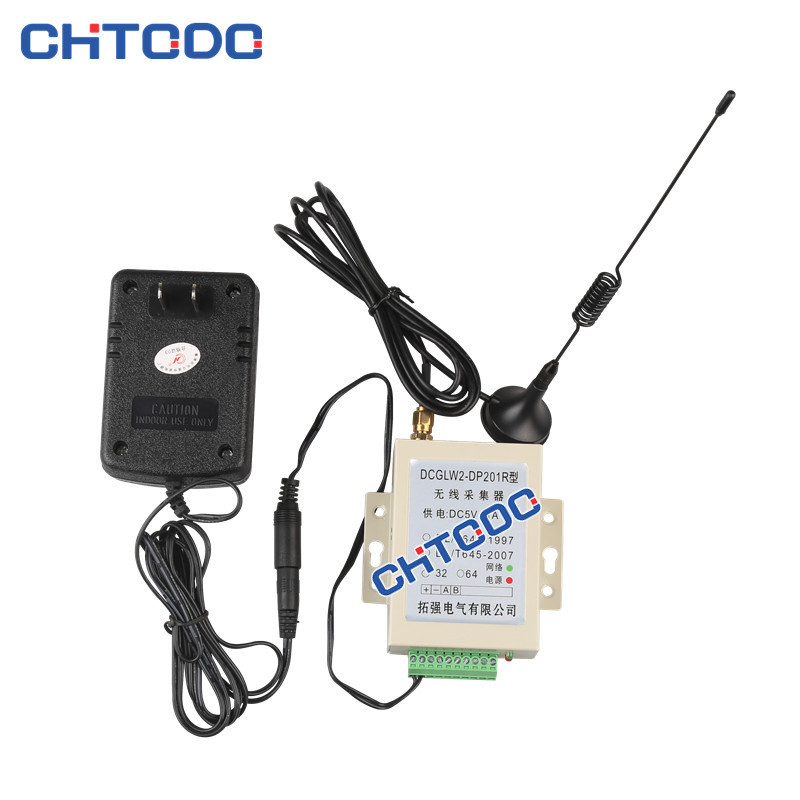

GLW2-TQ201R型电能采集终端是GPRS远程集中抄表系统中的组成设备，完成实时采集多达32个复费率电能表的电能量信息，进行存储并通过内部GPRS将数据发送给后台服务器,从而完成向上一级的数据传送.实现现代化的城市居民用电管理。
2﹑主要功能和特点
·通过GPRS传输、设定参数。
·单相交流供电,缺相正常工作。
·具有编程锁定功能，防止非法修改系统参数。
·IAP系统升级功能，实现远程系统升级。
·自带系统时钟及非易性EEPROM数据存储。
·性能稳定，功耗低。
·采用合金材料外壳，抗干扰性能优越。
·具有低电压检测和看门狗电路。
3﹑适用范围
本采集终端适用于极限环境温度为-30℃~+75℃,相对湿度不超过85％的地区。
本产品其各项技术符合国家标准DL/T698-1999。
二﹑规格和主要参数：
·规格：可采集和传输32只电能表的用电量数据。
·一般工作电压AC 220V，频率50Hz，单相制。
·工作电压：AC 175~265V 工作频率：50Hz±5%
·功耗：≤3W/5VA/户（通信状态）
≤0.3W/0.5VA/户（非通信状态）
·环境条件：工作温度：-30℃~+75℃
相对湿度：≤85%
·停电数据保存有效期：20年
·485总线通信
三﹑主要结构：
DCGLW2-TQ201R型电能采集终端采用金属外壳，抗干扰性能好，控制电路，485总线。采集终端加有防止非授权人员操作的措施，盖用螺钉固定，并可加铅封。
四﹑工作原理：
采集终端的RS485接口与单相电能表的RS485接口相接，采集终端将采集到的电能表用电数据通过GPRS上传到后台服务器。初装或更换采集终端和电能表时必须由电脑的设置软件对采集终端初始参数设置，采集终端编号、和它所连的电能表的路号、电能表表号、表常数、表底数，MCU将写入EEPROM中。
